Аппарат УЗИ настраивают в одном порядке на любой модели: пресет под исследование и датчик, глубина, фокус, общее усиление и TGC, частота и тканевая гармоника. Динамический диапазон, персистенцию, подавление спекл-шума и компаундинг трогают последними. Порядок работает, когда понятно, что каждая ручка делает с ультразвуком. Большинство жалоб на «плохую визуализацию» возникает там, где настройка спорит с физикой: усиление вместо фокуса, высокая частота на глубоком органе, сглаживание, которое съело детали.
Сначала немного физики: как аппарат строит изображение. Потом каждая настройка по схеме «что происходит физически, что видно на экране, что делать». Под конец таблица по симптомам «мыльной» картинки и признаки того, что виноваты датчик или монитор.
Как аппарат строит изображение
Датчик посылает короткий импульс и почти всё остальное время слушает. На приём уходит больше 99% времени работы кристаллов. Эхо возвращается от границ тканей, и аппарат записывает две вещи: через сколько микросекунд оно пришло и насколько оно сильное. Время превращается в глубину, сила в яркость точки. Из сотен таких строк складывается кадр.
Для пересчёта времени в глубину аппарат считает скорость звука в теле постоянной, 1540 м/с. Это среднее для мягких тканей. Каждый сантиметр глубины стоит эху примерно 13 микросекунд на путь туда и обратно. В жире звук идёт медленнее, около 1450 м/с, в кости в два с лишним раза быстрее. Слой жира толщиной 5 см сдвинет границу под ним на экране примерно на 3 мм глубже, чем она есть. Для глазомера это мелочь, для измерений и для ровного контура диафрагмы уже нет.
Эхо возникает там, где меняется акустический импеданс, то есть произведение плотности ткани на скорость звука в ней. Между двумя мягкими тканями разница маленькая, и назад уходит меньше 1% энергии. Большую часть сигнала от паренхимы даёт даже не отражение от границ, а рассеяние на мелких структурах. Из него и складывается зернистая текстура органа. На границе ткани с воздухом назад уходит почти всё, около 99,9%. Через газ и кость ультразвук не проходит. По той же причине нужен гель: тонкий слой воздуха под датчиком гасит изображение целиком.
И третье, затухание. По дороге звук теряет энергию на поглощение и рассеяние, и потери растут вместе с частотой и глубиной. Для мягких тканей рабочая оценка 0,5 дБ на сантиметр на мегагерц, в разных тканях от 0,3 до 0,8 дБ. Эхо проходит путь дважды, туда и обратно. На частоте 3,5 МГц с глубины 10 см оно возвращается ослабленным примерно на 35 дБ, на частоте 12 МГц с той же глубины на 120 дБ. Каждые 6 дБ ослабляют сигнал примерно вдвое, 20 дБ в 10 раз.
Всё это аппарат сводит к нескольким допущениям. Эхо пришло из основного луча и отразилось один раз. Звук шёл по прямой с постоянной скоростью. Ткани ослабляют его равномерно. Пока так и есть, картинка соответствует анатомии.
Где допущение нарушено, появляется артефакт, и часть артефактов врач создаёт сам неправильными настройками.
Разрешение: три направления, а не одно
То, что врач называет чёткостью, на деле три разных разрешения. Управляются они разными ручками, а одно почти не управляется.
| Направление | От чего зависит | Чем управляет врач |
|---|---|---|
| Осевое, вдоль луча | Длина импульса: чем выше частота и шире полоса датчика, тем короче импульс | Частота, режим «разрешение / общий / проникновение» |
| Боковое, поперёк луча в плоскости экрана | Ширина луча и плотность строк | Фокус, ширина сектора, зум в реальном времени |
| По толщине среза, поперёк экрана | Ширина луча в третьем измерении | Почти ничем: датчик и отчасти фокус |
Луч узкий только в фокальной зоне, выше и ниже он шире, и две соседние точки сливаются в один штрих. Толщина среза на низких частотах и большой глубине может доходить до нескольких сантиметров. Всё, что попало в эту толщину, аппарат складывает в одно плоское изображение. Так в просвете кисты или мочевого пузыря появляются эхо, которых там нет.
Частота решает главный компромисс. Для датчика на 3 МГц разрешение порядка 0,5–1 мм при проникновении около 20 см. На 10 МГц разрешение примерно втрое лучше, а проникновение меньше 6 см. Берут самую высокую частоту, на которой нужная глубина ещё видна.
Настройки по порядку: физика, экран, действие
Названия ручек у производителей разные, набор один. Идти удобнее сверху вниз, потому что каждый шаг опирается на предыдущий.
| Шаг | Настройка | Правило |
|---|---|---|
| 1 | Пресет и датчик | Пресет по исследованию, датчик по глубине органа |
| 2 | Глубина и ширина сектора | Орган занимает две трети экрана, лишнего снизу нет |
| 3 | Фокус | На уровне интереса или чуть глубже его верхнего края |
| 4 | Мощность, усиление, TGC | Жидкость чёрная, кость и конкременты белые, яркость ровная по глубине |
| 5 | Частота и гармоника | Самая высокая частота, при которой хватает проникновения |
| 6 | Динамический диапазон, персистенция, спекл, компаундинг | Только если после шагов 1–5 картинка не устраивает |
Мощность и усиление: две разные ручки
Мощность меняет силу импульса, который уходит в тело. Усиление работает только с принятым эхо, на пациента оно не действует. Пресет обычно ставит мощность на максимум, чтобы добрать глубину. Похожее изображение часто получается при меньшей мощности и большем усилении, и так работает принцип ALARA: воздействие не выше, чем нужно для диагноза.
О воздействии на экране сообщают два индекса. Механический индекс (MI) оценивает риск кавитации, его показывают в B-режиме. Тепловой индекс (TI) оценивает нагрев, он главный в допплере и M-режиме и бывает трёх видов: для мягких тканей (TIS), для кости рядом с фокусом (TIB) и для черепа (TIC). Индексы относительные, в градусы они не переводятся. В акушерстве американское общество AIUM рекомендует начинать исследование с TI не выше 0,7, а при допплере держать его в этих пределах, если изображения достаточно.

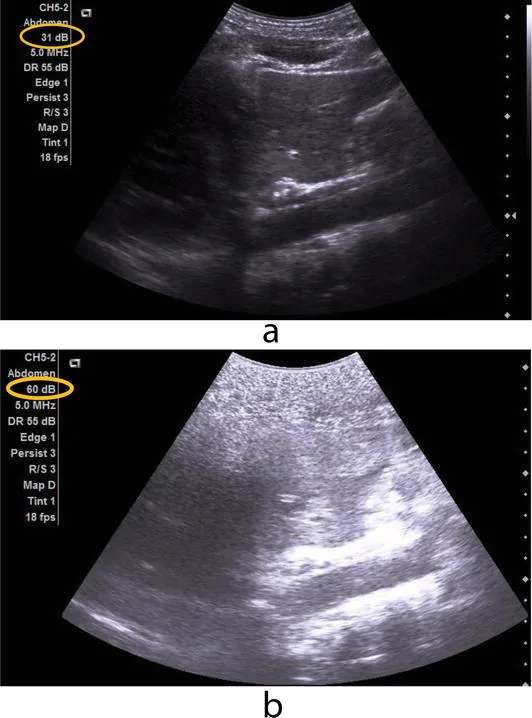

Усиление выставляют по двум крайним точкам. Жидкость в сосуде или кисте должна быть чёрной, кость и конкременты белыми. Если обе съехали в серое, часть оттенков не используется и детали пропадают. Завышенное усиление ещё и портит разрешение: слабые эхо от краёв луча поднимаются над порогом, и луч на экране как будто становится шире.
TGC: компенсация затухания по глубине
Эхо с глубины приходит слабее, и без компенсации верх изображения был бы ярче низа. TGC (компенсация усиления по глубине) это 5–9 ползунков, каждый отвечает за свой слой. Аппарат и сам подтягивает глубокие слои, а ползунки нужны там, где затухание неравномерное. Начинают с того, что ставят все ползунки в среднее положение. Дальше общее усиление и только потом подстройка по слоям.
Правильная раскладка даёт ровную яркость паренхимы сверху донизу. Типичные ошибки две. Выбитый ползунок даёт горизонтальную тёмную или светлую полосу, которая повторяется при любом положении датчика и похожа на изменение ткани. Вторая ошибка связана с жидкостью: она почти не ослабляет звук, поэтому ткань за наполненным мочевым пузырём или крупной кистой выглядит пересвеченной. Ползунки этих слоёв убавляют, чтобы оценить ткань, но само усиление за кистью остаётся диагностическим признаком.
Глубина, ширина сектора и частота кадров
Каждая строка изображения требует отдельного импульса, и следующий можно послать только когда вернулось эхо с самой большой глубины. При глубине 15 см это около 0,2 мс на строку. При 128 строках в кадре (возьмём для примера) получается около 40 кадров в секунду с одним фокусом. Лишние сантиметры снизу и широкий сектор стоят частоты кадров и уменьшают сам орган на экране.
Глубину ставят по органу, без запаса. Сужение сектора на конвексном датчике повышает боковое разрешение и частоту кадров. Для брюшной полости низкая частота кадров допустима, для сердца нет: створки клапанов смазываются.
Фокус: где луч самый узкий
Фокус задаёт задержки на элементах датчика так, чтобы луч сошёлся на выбранной глубине. Там боковое разрешение максимальное и самая тонкая толщина среза. Признак на глаз: зерно в зоне фокуса мельче, выше и ниже крупнее. Фокус ставят на уровне интереса или так, чтобы зона начиналась чуть выше структуры. Если фокус оставлен у поверхности, в просвете мочевого пузыря появляются ложные эхо от расширенного луча.
Несколько фокусов улучшают изображение по всей глубине, но каждую строку приходится посылать несколько раз, по разу на фокус. Частота кадров заметно падает, иногда ради небольшого выигрыша в резкости. Неподвижную паренхиму так смотреть можно. С сердцем и движущимися структурами обычно нет.
Частота и тканевая гармоника
Частоту внутри диапазона датчика переключают кнопкой или режимами: «разрешение» (выше частота), «общий» (центральная), «проникновение» (ниже). Диапазон часто зашит в название: C1-5 значит конвексный на 1–5 МГц. Если у пациента с избыточной массой тела печень уходит в темноту, сначала переключитесь на проникновение. Усиление тут плохой помощник, вместе с сигналом оно поднимет и шум.
Тканевая гармоника использует то, что звук в ткани искажается. Сжатая часть волны идёт чуть быстрее разреженной, и по дороге в сигнале появляются кратные частоты. Сильнее всего это происходит в центре луча и в фокусе, где давление максимальное, и почти не происходит в слабых боковых лепестках и в энергии, рассеянной брюшной стенкой. Аппарат строит изображение по второй гармонике и отсекает шум боковых лепестков, реверберации от брюшной стенки и дымку в ближней зоне. Контраст выше, границы чётче. Платит за это проникновение. На современных аппаратах гармонику обычно держат включённой и выключают, когда не хватает глубины.
Динамический диапазон и серая карта
Аппарат принимает эхо в огромном диапазоне силы, а монитор показывает 256 оттенков серого, из которых глаз различает 50–60. Динамический диапазон решает, какой отрезок силы эха уложить в эти оттенки. Широкий даёт мягкую картинку с множеством полутонов: хорош для паренхимы печени и почек. Узкий даёт контрастную, почти чёрно-белую: хорош для сосудов и кист. Серая карта задаёт, какая сила эха каким оттенком показана. Менять её приходится редко.
Персистенция
Персистенция подмешивает к текущему кадру предыдущие. Изображение меньше дрожит, и для неподвижных органов это удобно. Для сердца и всего, что быстро движется, персистенцию держат низкой, иначе быстрые движения смазываются, а находки могут пропасть.
Подавление спекла и компаундинг: что они прячут
Зернистость паренхимы (спекл) рождается из сложения эхо от множества мелких рассеивателей. Подавление спекла сглаживает её алгоритмом. Картинка становится чище, но края теряют резкость, и могут уйти детали размером 1–2 мм.
Компаундинг складывает несколько кадров, снятых под разными углами луча (пространственный) или на разных частотах (частотный). Шум и спекл падают, изогнутые контуры прорисовываются лучше. Зато картинка становится «жирной», а акустическая тень за конкрементом и дистальное усиление за кистью бледнеют или исчезают. Пространственный компаундинг ещё и маскирует вертикальные полосы от отказавших элементов датчика.
Названия у производителей свои: компаундинг встречается как SonoCT или ApliPure, у Samsung подавление спекла ClearVision, компаундинг MultiVision. Узнавайте функцию по тому, что она делает с картинкой.
Зум: в реальном времени и на замороженном кадре
Зум в реальном времени (write zoom) заставляет аппарат сканировать только выбранную область: плотность строк и частота кадров растут, деталей становится больше. Увеличение замороженного или сохранённого кадра (read zoom) показывает крупнее те же пиксели, и картинка лишь сильнее «рассыпается». Нужна деталь, увеличивайте до заморозки.
Артефакты: подсказка или ошибка настройки
Артефакт это место, где нарушилось одно из допущений аппарата. Часть из них помогает диагнозу, часть создаёт ложные находки. И те и другие меняются от настроек, поэтому их полезно знать в лицо.
| Артефакт | Что произошло физически | Чем полезен или опасен | Что его меняет |
|---|---|---|---|

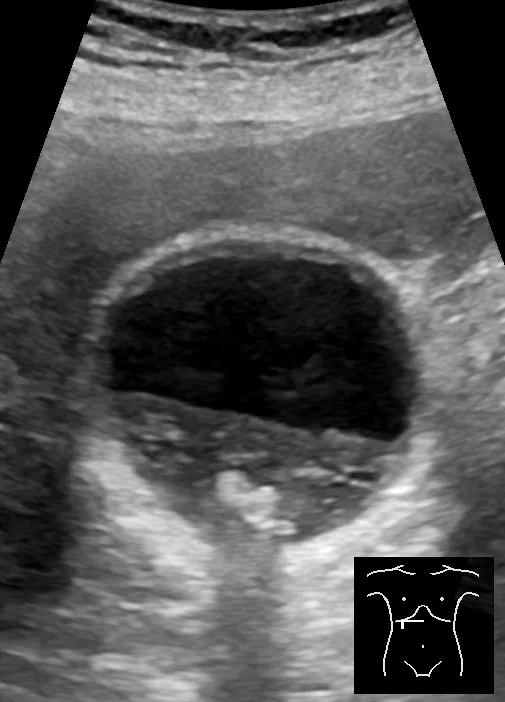

| Акустическая тень | Сильный отражатель или поглотитель (камень, кость, газ) не пропускает звук дальше | Признак конкремента | Компаундинг и сильное сглаживание делают тень бледнее |

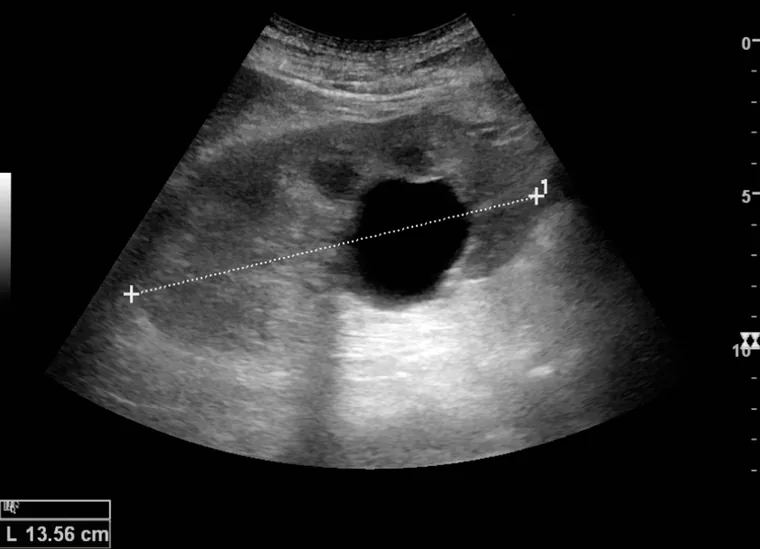

| Дистальное усиление | Жидкость слабо ослабляет звук, ткань за ней получает больше энергии | Признак жидкостного содержимого | Компаундинг ослабляет; TGC за жидкостью убавляют для оценки ткани |
| Реверберация | Звук ходит между двумя сильными параллельными отражателями, аппарат рисует повторы с равным шагом | Чаще помеха; бывает от плохого контакта датчика | Гармоника снижает реверберации ближней зоны; больше геля, другой угол |
| «Хвост кометы» | Та же реверберация на очень близких отражателях | В жёлчном пузыре признак аденомиоматоза | Не убирается, распознаётся |

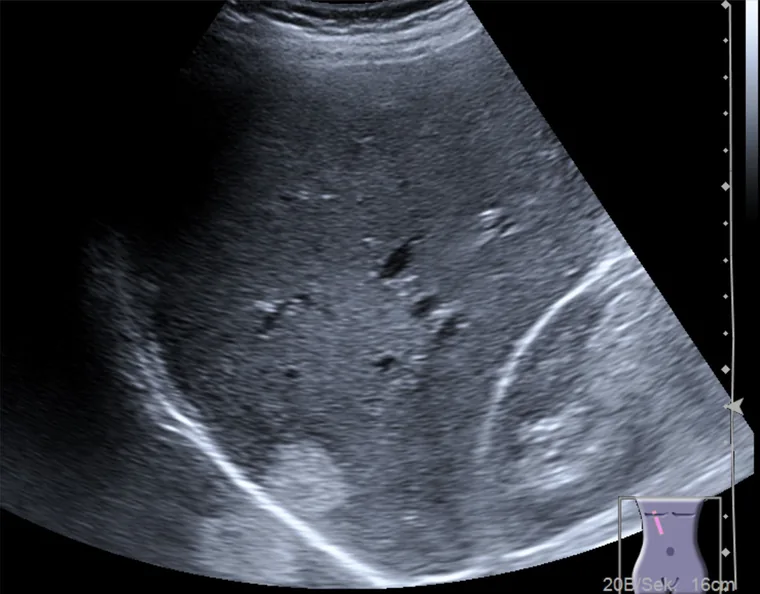

| Зеркальный артефакт | Звук отразился от сильной границы (диафрагма с лёгким) и вернулся к датчику позже | Ложный «орган» или очаг за диафрагмой | Смена угла и доступа |
| Боковые лепестки и ширина луча | Эхо от сильного отражателя вне основного луча записано как пришедшее из него | Ложные эхо в пузыре, кисте, сосуде | Фокус на уровень структуры, объект в центр поля, гармоника |
| Преломление | На границе тканей с разной скоростью звука луч меняет направление | Удвоение структуры за прямыми мышцами живота | Смена угла и точки доступа |
| Смещение по скорости | Участок с иной скоростью звука, например очаговый жир | Ступенька на ровном контуре диафрагмы | Распознаётся; измерения через такую зону с осторожностью |
«Мыльная» картинка: разбор по симптомам
Когда изображение не устраивает, быстрее идти от симптома. Настройки в таблице те же, только расставлены так, как их проверяют на приёме.
| Что видно | Вероятная причина | Что сделать |
|---|---|---|
| Всё серое, жидкость не чёрная | Завышено общее усиление или широкий динамический диапазон | Убавить усиление, сузить динамический диапазон для жидкостных структур |
| Ближняя зона в шуме и дымке | Усиление, реверберации от брюшной стенки | Убавить верхние ползунки TGC, включить гармонику |
| Глубокие отделы тёмные | Высокая частота для этой глубины, мало мощности | Режим «проникновение» или датчик ниже по частоте, проверить мощность |
| Ровная, «пластилиновая» картинка без зерна | Максимальное подавление спекла и компаундинг | Убавить сглаживание, сравнить с минимальным уровнем |
| Нет тени за камнем | Компаундинг и сильное сглаживание | Выключить компаундинг, убавить подавление спекла |
| Зерно крупное в зоне интереса | Фокус не на той глубине | Перенести фокус |
| Картинка дёргается или смазывается | Много фокусов, большая глубина, высокая персистенция | Один фокус, меньше глубина и сектор, ниже персистенция |
| Горизонтальная полоса на одной глубине | Выбит ползунок TGC | Выровнять ползунки |
| Вертикальная тёмная полоса на одном месте экрана | Отказ элементов датчика | Проверить датчик, см. раздел ниже |
| Мелкая деталь «рассыпается» при увеличении | Увеличен замороженный кадр | Зум в реальном времени до заморозки |
Пресеты: стартовая точка, а не готовый ответ
Пресет задаёт сразу десяток параметров: частоту, мощность, глубину, фокус, динамический диапазон, сглаживание, персистенцию. Параметры связаны: меняете один, и аппарат подстраивает соседние. Поэтому сначала выбирают пресет, потом крутят ручки. В одном из опубликованных разборов почку беременной пациентки сняли в акушерском пресете, и в ней «появился» очаг. В абдоминальном пресете, без дополнительных настроек, почка оказалась нормальной.
Пресеты разных производителей различаются, потому что за ними стоит своя обработка: свой компаундинг, своё сглаживание, своя серая карта. Пресет «печень» на двух аппаратах может давать заметно разную картинку, и это не значит, что один видит, а другой нет. При переходе на новый аппарат лучше потратить день на то, чтобы пройти пресеты частых исследований и снизить сглаживание до привычного уровня.
Свои настройки можно сохранить как пользовательский пресет. В клинике, где на аппарате работают несколько врачей, удобно договориться о базовых пресетах на частые исследования, а личные называть по имени врача. Иначе второй врач начинает день с чужих настроек.
Кнопка автооптимизации есть почти на всех новых аппаратах. Она подбирает яркость и TGC и часто справляется, лучше всего при неподвижном датчике и пациенте. Но на наполненном мочевом пузыре автоматика способна испортить изображение, которое врач уже выставил руками. Понимать, что она подкрутила, всё равно нужно.
Когда дело не в настройках: датчик, кабель, монитор
Начнём с датчика. В исследовании, где проверили 676 датчиков семи производителей в 32 больницах, дефект нашли у 39,8%. Чаще всего это было расслоение (26,5% датчиков) и обрыв в кабеле (8,4%). Все эти датчики были в ежедневной работе.
Отказавшие элементы дают тёмную вертикальную полосу от поверхности вниз. Она стоит на одном месте экрана, куда бы вы ни вели датчик. Чтобы проверить, выключите пространственный компаундинг, дайте хороший контакт с гелем и смотрите однородную ткань. Полоса на месте, изображение пропадает при изгибе кабеля, появились помехи: датчик пора показать сервису. Трещина на линзе и расслоение тоже повод для проверки. Чем раньше это сделать, тем больше шанс, что хватит ремонта и замена не понадобится.
Дальше монитор и свет в кабинете. Яркость и контраст монитора выставляют при вводе аппарата и потом не трогают. Если монитор кто-то сделал темнее, врач компенсирует это усилением, и сохранённые снимки на рабочей станции получаются пересвеченными. На большинстве аппаратов есть тестовая шкала серого: на мониторе аппарата и на рабочей станции должны различаться все её ступени. В освещённой комнате контраст на экране падает, глазу нужно 20–30 минут, чтобы полностью привыкнуть к темноте, а смотреть на монитор лучше почти под прямым углом.
Диагностику датчиков и аппаратов любых производителей, ремонт и запчасти берёт на себя наш сервисный центр, можно с выездом. В учебном центре есть программы по ультразвуковой диагностике: повышение квалификации от 16 часов с практикой на аппаратах и корпоративное обучение для сотрудников одной клиники по программе под её задачи.
Во что обходится неверная настройка
Для врача ошибка настройки стоит ложной находки или пропущенной: тень, которую съел компаундинг, «очаг» от выбитого ползунка TGC, эхо в кисте от фокуса у поверхности. Для руководителя счёт другой. Датчик к Samsung HS60 стоит от 3 800 до 5 300 € за штуку (сентябрь 2026), и пропущенный момент для ремонта превращается в покупку. Если же жалобу «плохая визуализация» решают сменой аппарата, клиника рискует заплатить от 1,2 млн ₽ и получить на новом аппарате похожую картинку: привычка выкручивать усиление и сглаживание переезжает вместе с врачом.
Сначала настройки и пресеты, потом датчик и монитор. О замене аппарата говорят последним.
Когда настройки исчерпаны
Бывает, что пресеты выставлены, датчик исправен, монитор в порядке, а изображения всё равно не хватает. На старых платформах может не быть тканевой гармоники, компаундинга или нескольких фокусов, и ручками этого не добавить. Тогда вопрос уже в аппарате.
Новые аппараты берут на себя часть рутины. У VINNO E20 (от 1,2 млн ₽, сентябрь 2026) автооптимизация изображения одной кнопкой. У Samsung HS40 (около 2,5 млн ₽, июль 2026) функция QuickScan распознаёт орган и подбирает параметры в B-режиме и допплере. Цены примерные, сумму в КП двигает набор датчиков.
Снимки из брошюры про вашу картинку мало что скажут. Её смотрят на своих пациентах и со своими пресетами, для этого и нужна апробация. Аппараты VINNO мы почти всегда отдаём на апробацию, по Samsung решаем под модель. Старый аппарат принимаем в зачёт нового по trade-in. Новый берут в лизинг, чтобы не отдавать всю сумму сразу: аванс от 15%, срок до 7 лет.
